Kuidas reguleerida sae juhtrullikuid?

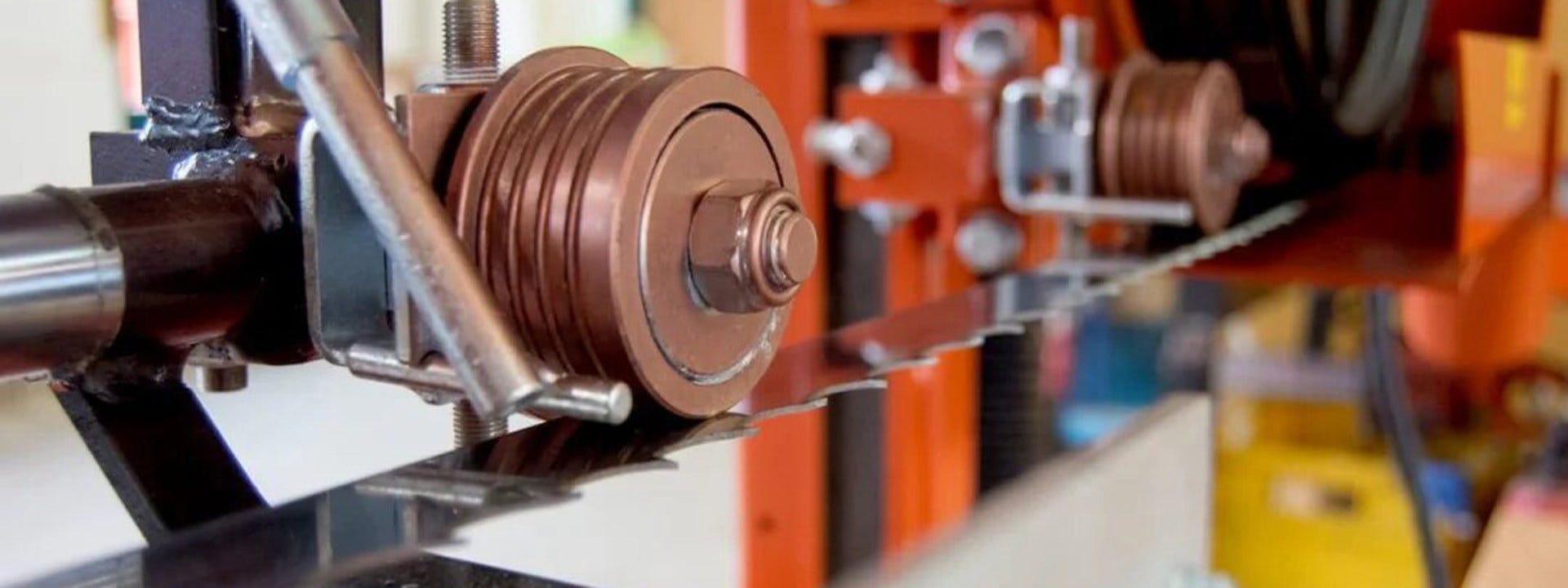

Sae juhtrullikud on tööpingi saepea lahutamatu osa. Wood-Mizeri saeraamidel on kaks sae juhtrullikut: üks on kinnitatud saepea ajamipoolsele küljele ja teise asendit reguleeritakse tühikäigul rihmaratta küljelt.  Juhtrullikuid saate õigesti reguleerida, kui järgite allpool toodud juhiseid.

Tööpinki on lihtne reguleerida, kui kasutate Wood-Mizeri originaalvaruosi.

Pidage meeles, et esmalt tuleb reguleerida rihmarattad ja seejärel sae juhtrullikud.

1. Enne reguleerima asumist pange saag rihmaratastele ja pinguldage need.

2. Seadistage rullikute õige surve saele:

• Mõõtke mõõtelindiga sängi kaugus saeterast (oletame, et see kaugus on 250 mm).
• Reguleerige rullikute asend nii, et need suruksid alla saele ning sae kaugus sängist väheneks 6 mm võrra (näite puhul peab sängi kaugus saeterast vähenema kuni 244 mm).

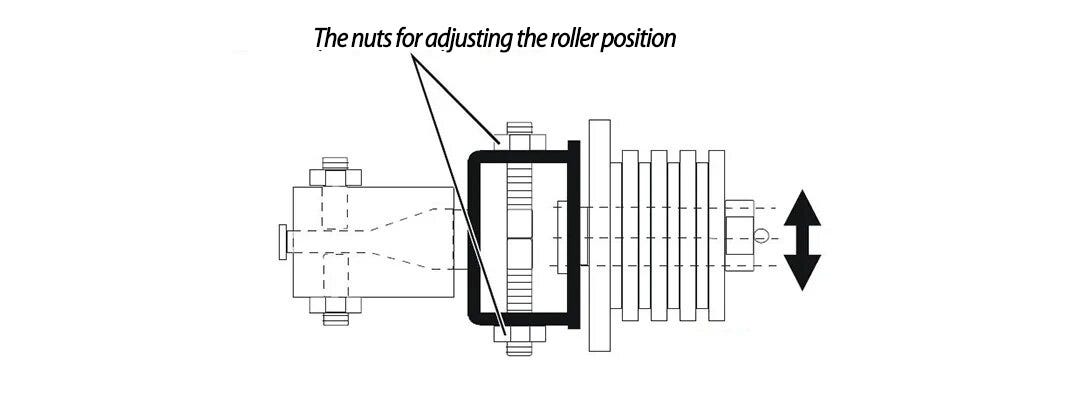

Rulliku asendi reguleerimismutrid

• Mõõtke veel üks kord ja kontrollige, milline on tera allapaine sängi suhtes.

3. Reguleerige juhtrullikud vertikaalselt ja veenduge, et saetera ei ole üles või alla kaldu (kontrollige, et saetera on paralleelselt).

• Lükake saetera juhtvars tööpingist eemale. Selle kõige kaugema serv peab olema 15 mm kaugusel.
• Kasutage saeraami komplekti kuuluvat spetsiaalset reguleerimisvahendit. Kinnitage see saeterale juhtrulliku kõrvale. Reguleerimisvahend asub alati saetera hammaste vahel. Veenduge, et see ei toetu hambale ja asetub saeterale tihedalt.
• Mõõtke mõõtelindiga sängi kaugus reguleerimisvahendi alumise servani.
• Asetage tööpingi pea piki sängi selliselt, et reguleerimisvahendi eesmine ots asub eelmise mõõtmise kohas; seejärel korrake protsessi.
• Mõõtetulemused peavad olema identsed. Kui see nii ei ole, siis lõdvestage veidi ühte külgmistest klambritest, nagu on näidatud alumisel joonisel.

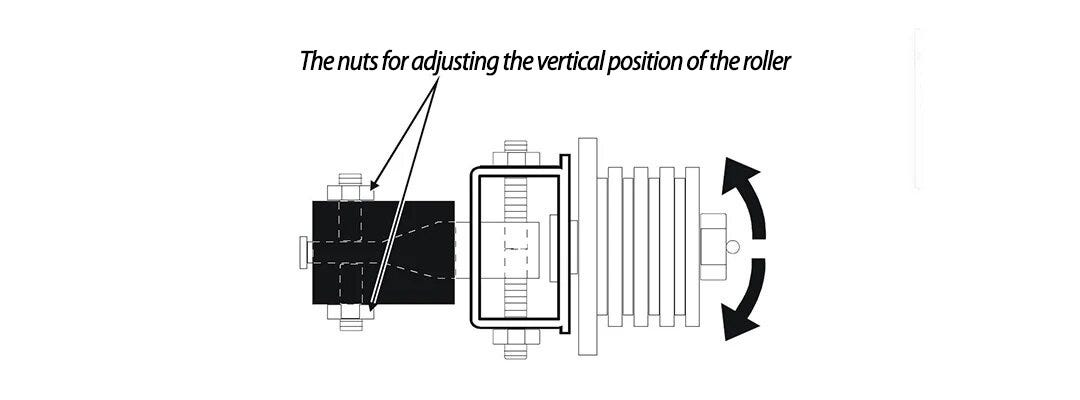

Rulliku vertikaalse asendi reguleerimismutrid

• Liigutage saepead piki sängi teises suunas selliselt, et reguleerimisvahendi tagaosa asuks mõõtepunkti kohal; seejärel korrake mõõtmist ülal kirjeldatud juhiste järgi.
• Vahendi tagaosa kaugus peab vastama kahele eelmisele mõõtmisele. Kui see ei ole nii, reguleerige sae juhiku asendit, nagu on näidatud ülemisel joonisel.
• Asetage reguleerimisvahend teise juhtrulliku kõrvale ja korrake eespool kirjeldatud protseduuri.
• Pärast reguleerimist kontrollige veel kord, et saetera kalle alla on sängi suhtes 6 mm. Seejärel käivitage mõneks sekundiks saetera ajam ja pärast selle peatamist kontrollige seda parameetrit korra veel.

4. Reguleerige juhtrulliku kaugust terani:

• Asetage tera juhik selliselt, et rulliku äärik asub umbes 1,5–3,0 mm kaugusel tera tagumisest servast.
• Lõdvestage ühte külgmist ja ühte ülemist klambrit, et saavutada rulliku ääriku õige kaugus terani, nagu on näidatud alumisel joonisel.

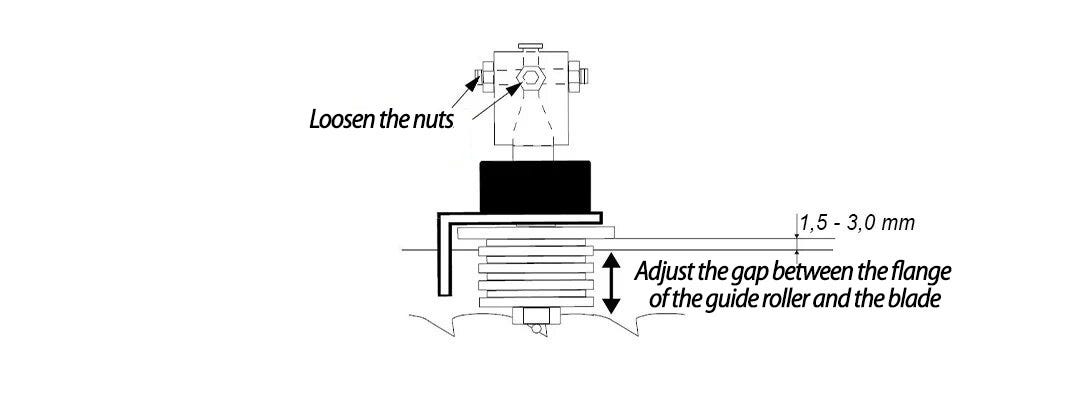

Keerake mutrid lahti ja reguleerige rulliku ääriku kaugus terani.

• Kui te olete reguleerimise lõpetanud, kinnitage klambrid ja tehke sama reguleerimine tera teisel juhtrullikul.

5. Reguleerige tera juhikud horisontaalselt:

1. Asetage tera juhtvars selliselt, et see asub keskel.
2. Asetage reguleerimisvahend keskele, juhtrulliku eesmise pinna vastu, nagu on näidatud alumisel joonisel.

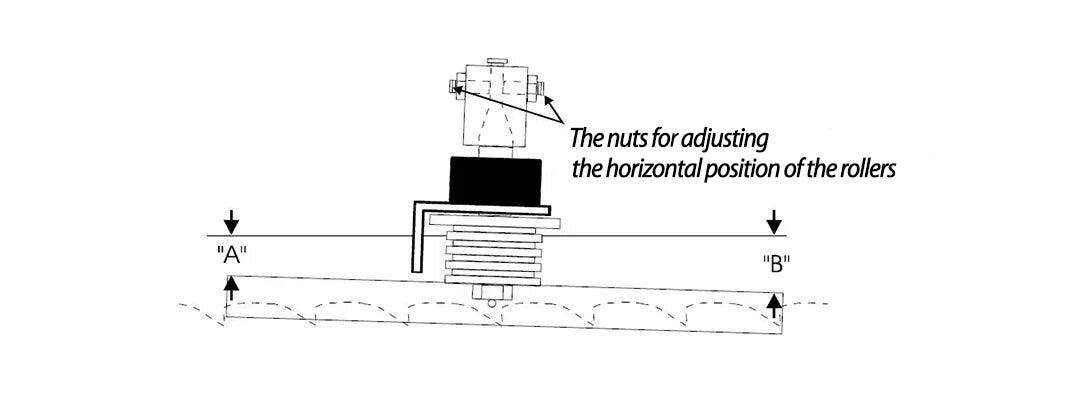

Rullikute horisontaalse asendi reguleerimismutrid

• Mõõtke tera tagumise serva kaugus reguleerimisvahendini (joonisel tähistatud kaugus B).
• Mõõtke tera tagumise serva kaugus reguleerimisvahendi teise otsani (joonisel tähistatud kaugus A).
• Juhtrullik peab asuma teraga paralleelselt või horisontaalselt veidi kaldu, nagu on näidatud joonisel. Kui see ei ole nii, reguleerige rulliku horisontaalset joondust juhiku külgmiste klambrite abil.
• Kontrollige tera teise juhtrulliku joondust ja korrake ülal kirjeldatud samme.


Kui olete juhtrullikud ülalkirjeldatud viisil reguleerinud ja lõige on endiselt ebaühtlane, siis on tõenäoliselt probleem teras.

***
