Kuidas reguleerida saeketta juhikut – juhised ja soovitused

Saeketta juhiku õige reguleerimine on oluline selleks, et tagada lintsaeraamil stabiilne, täpne ja ühtlane lõige. Siin artiklis juhendame, kuidas reguleerida alates 2021. aastast toodetud LT40 tööpinkide mudelitel saeketta juhikut, teha hooldust ja lahendada sagedamini tekkivaid probleeme. Tutvuge juhistega ja muutke oma saeraami töö optimaalseks!

Saeketta juhiku peamine funktsioon on hoida saelehte lõike ajal stabiilsena. Lõikepea konstruktsiooni kuulub üks fikseeritud ehk liikumatu rullik ja teine liikuvale juhikule paigaldatud rullik, mille abil saab rullikut palgile lähemale või sellest eemale liigutada. Nii on operaatoril võimalik olenevalt töödeldava materjali laiusest reguleerida saerullikute kaugust üksteisest.

Väga oluline on, et lõike ajal oleks juhtrullik palgile võimalikult lähedal, optimaalselt 5–10 cm kaugusel. Rulliku asendit reguleerib operaator lülitiga juhtpaneelil.

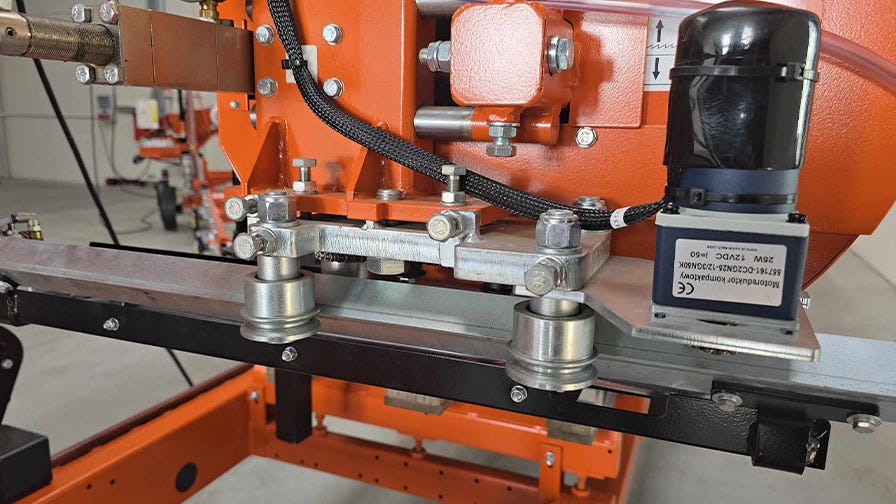

Uut tüüpi saeketta juhikut kasutatakse ka tööpinkidel LT40WIDE ja LT70 (nii standardsel kui ka laial lõikepea variandil). Saeketta juhiku uuendatud variandil on tugevdatud konstruktsioon ja seda on lihtsam reguleerida.

Peamised muudatused konstruktsioonis:

• Tugevdatud on juhiku lõikepeale kinnituse alust
• Juhikul on nelinurkne vars
• Reguleerimiskruvidele saab kergemini ligi
• Elektrimootor on paigaldatud vertikaalselt
• Juhiku rullikud asuvad horisontaalselt

Uue konstruktsiooni eelis – lihtne reguleerida. Nüüd saab operaator horisontaalse ja vertikaalse seadistuse jaoks kruvidele lihtsamalt ligi.

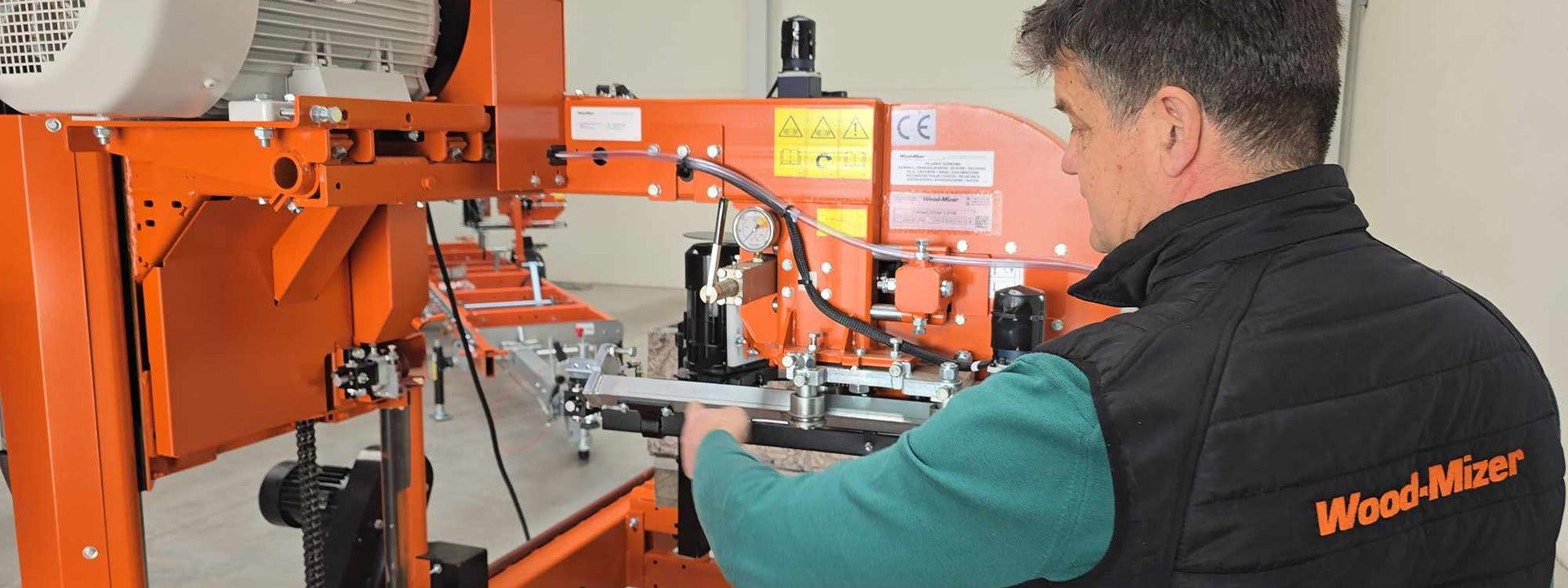

Enne reguleerimist tuleb vabastada kinnituskruvi, mis hoiab juhikut saepea küljes. Kui seadistamine on lõpetatud, tuleb kruvi taas kinni keerata.


Tähtis! Juhik peab mõlemal pinnal liikuma paralleelselt saelehega. Vastasel juhul võivad tekkida probleemid lõiketäpsusega ning juhtrullikud ja saeleht kuluvad.

1. Juhtrullikute vabastamine

Enne juhiku reguleerimist vabastage sae juhtrullikud, et need ei avaldaks saelehele survet.

2. Saelehe paigaldamine ja pingutamine

Paigaldage saeleht ja pingutage seda. Juhikut reguleeritakse alati pingutatud saelehe suhtes, kuna see annab mõõtmiseks põhitaseme.

3. Vertikaalne reguleerimine

• Tooge juhtrullikud üksteisele lähemale, et need oleksid samal tasemel.
• Mõõtke esmalt, milline on saelehe ja juhiku liikumatu rulliku kaugus üksteisest ning seejärel saelehe ja juhiku liikuva rulliku vahel.
• Need vahemaad peavad olema võrdsed (umbes 6 mm).
• Korrake mõõtmist pikendatud juhikuga – kaugused peavad samuti olema sarnased.

Kui tulemused on erinevad, siis tehke reguleerimine:

• Vabastage alumine kinnituskruvi

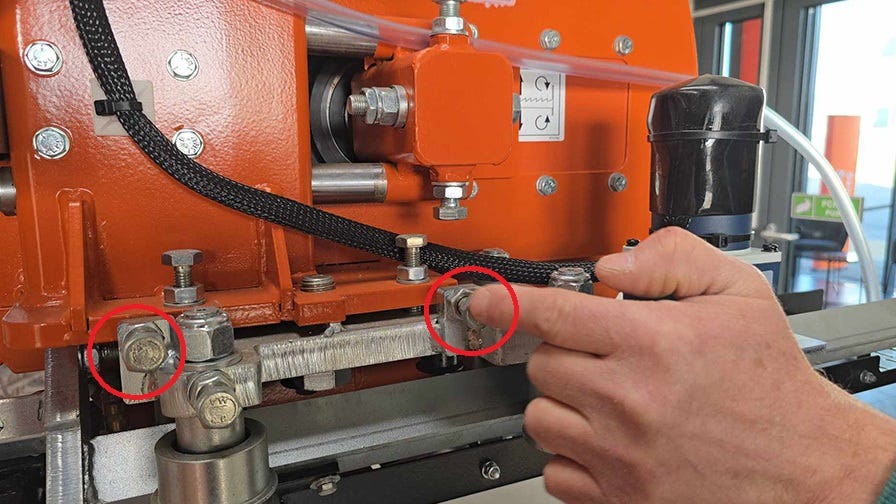

• Kasutage horisontaalseid reguleerimiskruvisid
• Pärast seadistamist keerake alumine kinnituskruvi kinni


4. Horisontaalne reguleerimine

• Mõõtke ära saelehe kaugus juhiku liikumatu (passiivse) rulliku äärikuni; see peab olema 3–4 mm.
• Sama kaugus peab olema ka liikuva rullikuni, kui liigutada juhikut sissepoole (rullikud on lähestikku) ja tõmmata seda väljapoole.

Kui tulemused on erinevad, siis tehke reguleerimine:

• Vabastage alumine kinnituskruvi

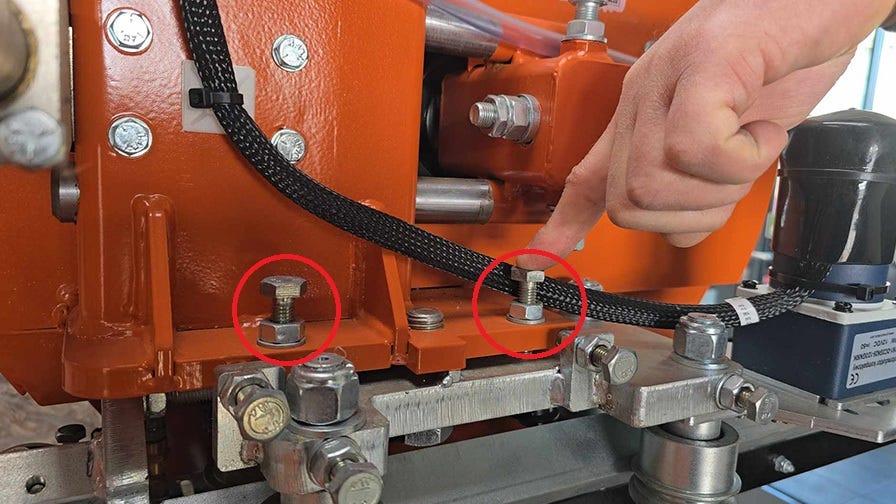

• Kasutage vertikaalseid reguleerimiskruvisid
• Pärast seadistamist keerake alumine kinnituskruvi kinni

Tähtis! Veenduge, et juhtrulliku ääriku kaugus saelehe servast on vähemalt 3 mm. Kui saeleht puudutab äärikut, võib see muuta lõike laineliseks või põhjustada saelehe pragunemist.

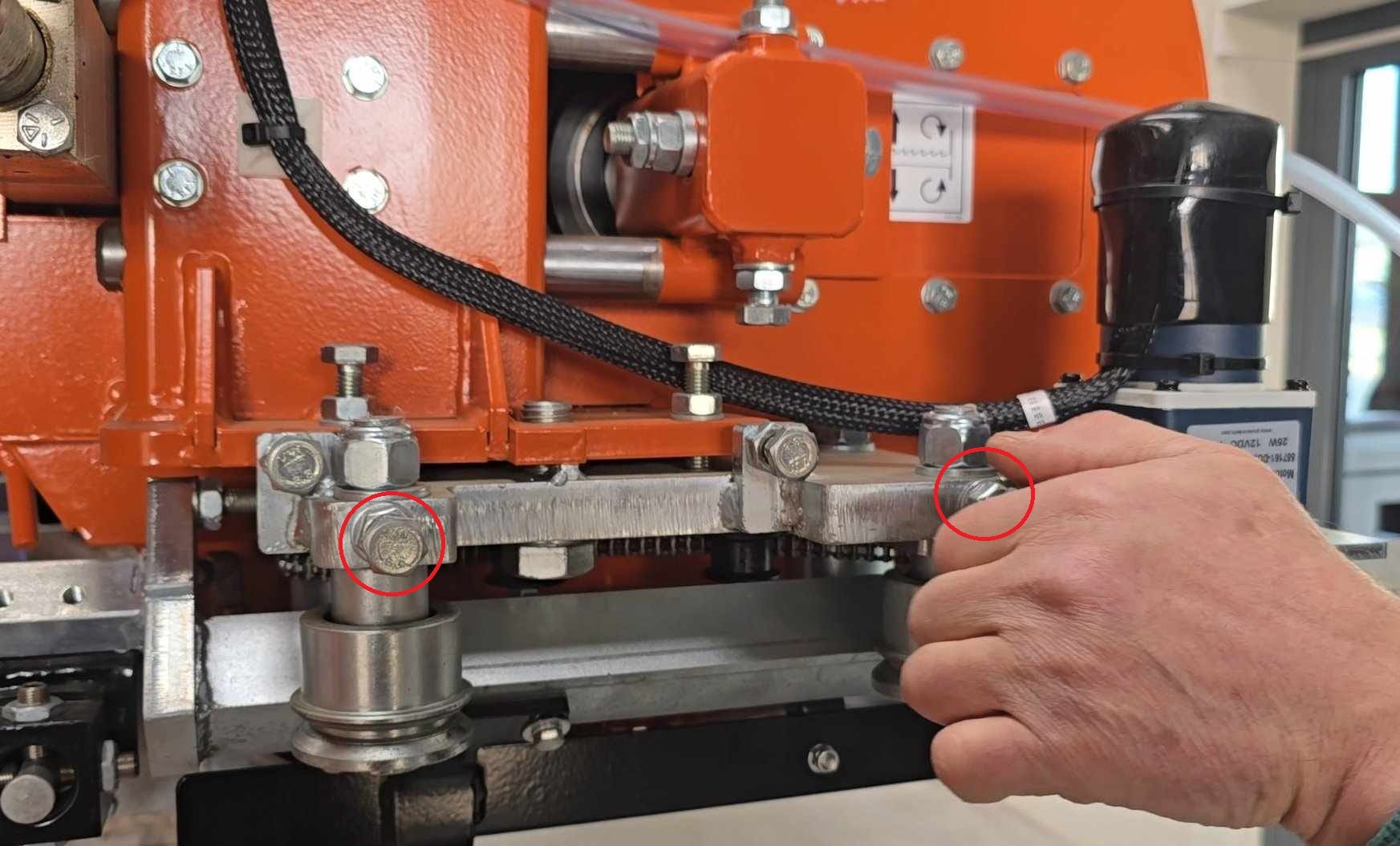

Saeketta juhiku rullikud kuluvad töö käigus, mistõttu tuleb neid regulaarselt kontrollida ja reguleerimiskruvide abil seadistada.

Lõtkude võimalikud tekkepõhjused:

• Kui lõikepea liigub tagasi, lööb juhik vastu palki
• Lõikepea laskub palgile

Juhtrullikute tööd mõjutab negatiivselt ka määrdumine. Rullikuid tuleb regulaarselt puhastada jääst, liivast, tõrvast ja saepurust.

Juhik on paigaldatud vardale, mida tuleb samuti regulaarselt kontrollida ja puhastada.

Saeketta juhikul on 12 V elektrimootor. Mootori harju tuleb regulaarselt kontrollida.

Kui teil on küsimusi saeketta juhikute seadistamise või hoolduse kohta, siis võtke ühendust Wood-Mizeri hooldustoega – meie spetsialistid aitavad teid!

***
